Afficheur de Sécurité Stramatel – Guide d’utilisation (modèle avec télécommande HF)

Afficheur de Sécurité Stramatel – Guide d’utilisation (modèle avec télécommande HF)

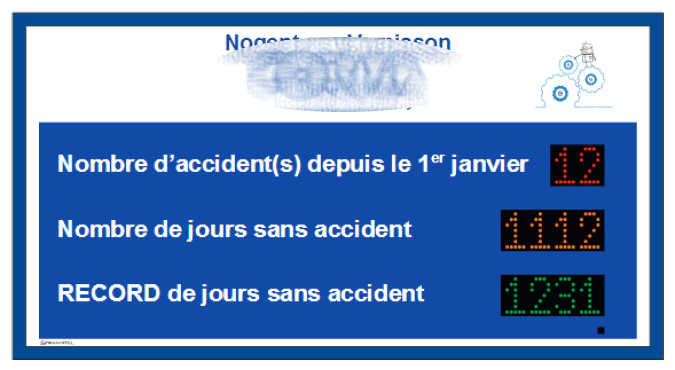

Visuel Afficheur Sécurité



🎯 Présentation

L’afficheur de sécurité Stramatel permet de communiquer les indicateurs de sécurité au sein d’un site industriel ou tertiaire, en affichant notamment :

  • Le nombre d’accidents depuis le 1er janvier

  • Le nombre de jours sans accident

  • Le record de jours sans accident

Le système est conçu pour une mise à jour simple et fiable à l’aide d’une télécommande radio HF à 4 boutons.

⚙️ Fonctionnement général

L’afficheur est piloté par une télécommande HF (433,92 MHz) comportant 4 touches :

ToucheFonction
1 – MENUPermet d’entrer dans le menu de configuration et de valider chaque étape
2 – RETOURPermet de revenir en arrière dans le menu
3 – VALEUR + / ACCIDENTSert à augmenter une valeur, ou à signaler un nouvel accident
4 – VALEUR -Sert à diminuer une valeur

🔢 Affichage des informations

L’afficheur LED indique simultanément :

  • Nombre d’accidents depuis le 1er janvier (2 chiffres)

  • Nombre de jours sans accident (4 chiffres)

  • Record de jours sans accident (4 chiffres)

Le compteur de jours sans accident s’incrémente automatiquement chaque jour à 00h00.
L’heure et la date sont sauvegardées en permanence par une pile lithium intégrée, même en cas de coupure secteur.

⚠️ Il est important de régler correctement la date et l’heure pour garantir le bon calcul des jours sans accident.

🚨 Déclaration d’un accident

Lorsqu’un accident survient :

  1. Appuyer sur la touche VALEUR + / ACCIDENT.

  2. Le nombre d’accidents depuis le 1er janvier augmente automatiquement de 1.

  3. Le compteur de jours sans accident est remis à zéro.

  4. Si le nombre de jours sans accident dépasse le record précédent, le record est automatiquement mis à jour.

🕒 Réglage de la date et de l’heure

  1. Appuyer sur la touche MENU pour entrer dans le menu.

  2. Régler successivement :

    • Année, mois, jour, heure, minutes

    • Utiliser les touches VALEUR + et VALEUR - pour modifier les valeurs.

  3. Valider chaque étape avec la touche MENU.

  4. Appuyer sur RETOUR pour quitter le menu à tout moment.

📅 Mise à jour des données de sécurité

Dans le menu, vous pouvez également :

  • Régler la date du dernier accident (année, mois, jour)

  • Modifier le record de jours sans accident (chiffres des milliers, centaines, dizaines, unités)

  • Modifier le nombre d’accidents depuis le début de l’année

  • Choisir le type d’affichage (police normale ou gras)

Exemple :

  • N : affichage en normal

  • G : affichage en gras

🔋 Caractéristiques techniques

ÉlémentDétail
Télécommande HF4 boutons – fréquence 433,92 MHz
Alimentation télécommandePile lithium CR2032 – 3 V
Sauvegarde internePile lithium interne pour maintien de l’heure et des données
Afficheur LEDModules haute luminosité lisibles en intérieur et extérieur
Alimentation afficheurSecteur 230 V AC
Incrément automatique+1 jour sans accident à minuit

🧭 Conseils d’utilisation

  • Maintenez la télécommande proche de l’afficheur (moins de 10 m) pour une communication fiable.

  • Évitez les obstacles métalliques entre la télécommande et l’afficheur.

  • Conservez la pile de rechange (type CR2032) à disposition.

  • Vérifiez le bon fonctionnement de l’incrément automatique une fois par mois.

  • Après un arrêt prolongé de l’afficheur, vérifiez que l’heure et la date sont correctes.

🛠️ Maintenance

  • Nettoyez l’afficheur avec un chiffon doux sec (ne pas utiliser de solvant).

  • En cas de non-réponse de la télécommande :

    • Remplacez la pile CR2032.

    • Vérifiez l’alimentation de l’afficheur.

    • Si le problème persiste, contactez le service après-vente Stramatel.

📞 Assistance Stramatel

Service technique & après-vente :
📧
industrie@stramatel.fr

📞 +33 (0)2 40 25 46 90
